Potential Field Methods and Their Inherent Limitations for Mobile Robot Navigation

From Proceedings of the IEEE Conference on Robotics and Automation, Sacramento, California, April 7-12, 1991, pp. 1398-1404

by Y. Koren, Senior Member, IEEE and J. Borenstein, Member, IEEE The University of Michigan, Ann Arbor

ABSTRACT

PFM being popular obstacle avoidance applications
- because of its elegance and simplicity
- shortcomings are inherent issues
This paper presents a systematic criticism of the inherent problems
- The identified problems are discussed in qualitative and theoretical terms
- documented with experimental results from actual mobile robot runs

Introduction

PFM is for obstacle avoidance （obstacles exert repulsive forces while the target applies an attractive force to the robot）
initial design is slow
we developed a PFM: virtual force field (VFF)

The Virtual Force Field (VFF) Method

designed for real-time obstacle avoidance with fast mobile robots
- feature: fast, continuous, and smooth motion

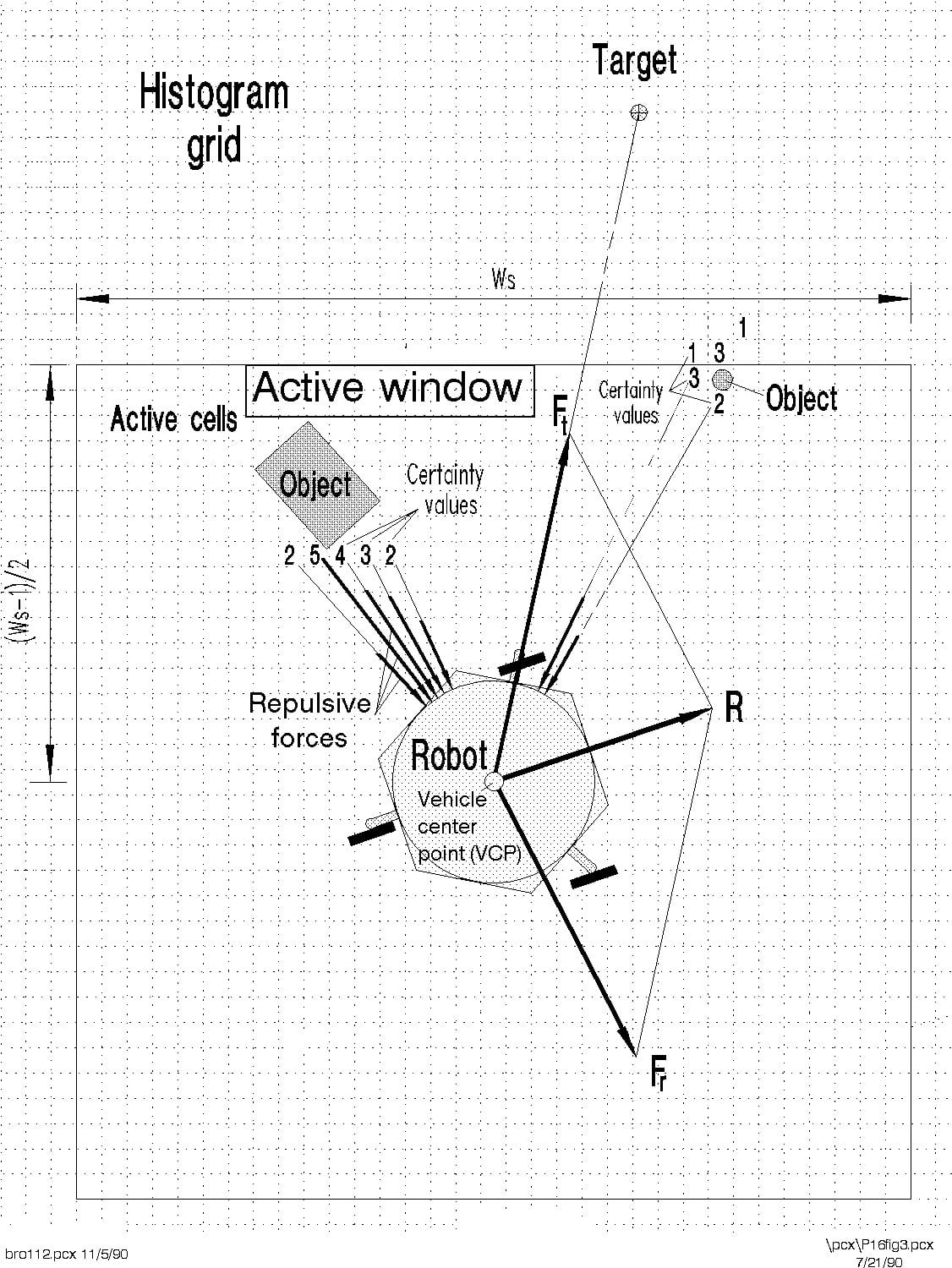

- method: two-dimensional Cartesian grid( histogram grid C )
  - Each cell (i,j) in the histogram grid holds a certainty value (CV) :

    represents the confidence of the algorithm in the existence of an obstacle at that location
  - dynamic active region $C^*$ (33x33)
  - Each active cell exerts a virtual repulsive force $F_{i,j}$ toward the robot.
  - The magnitude of this force is proportional to $c^*_{i,j}$ and inversely proportional to $d^n$ (distence between cell and object)

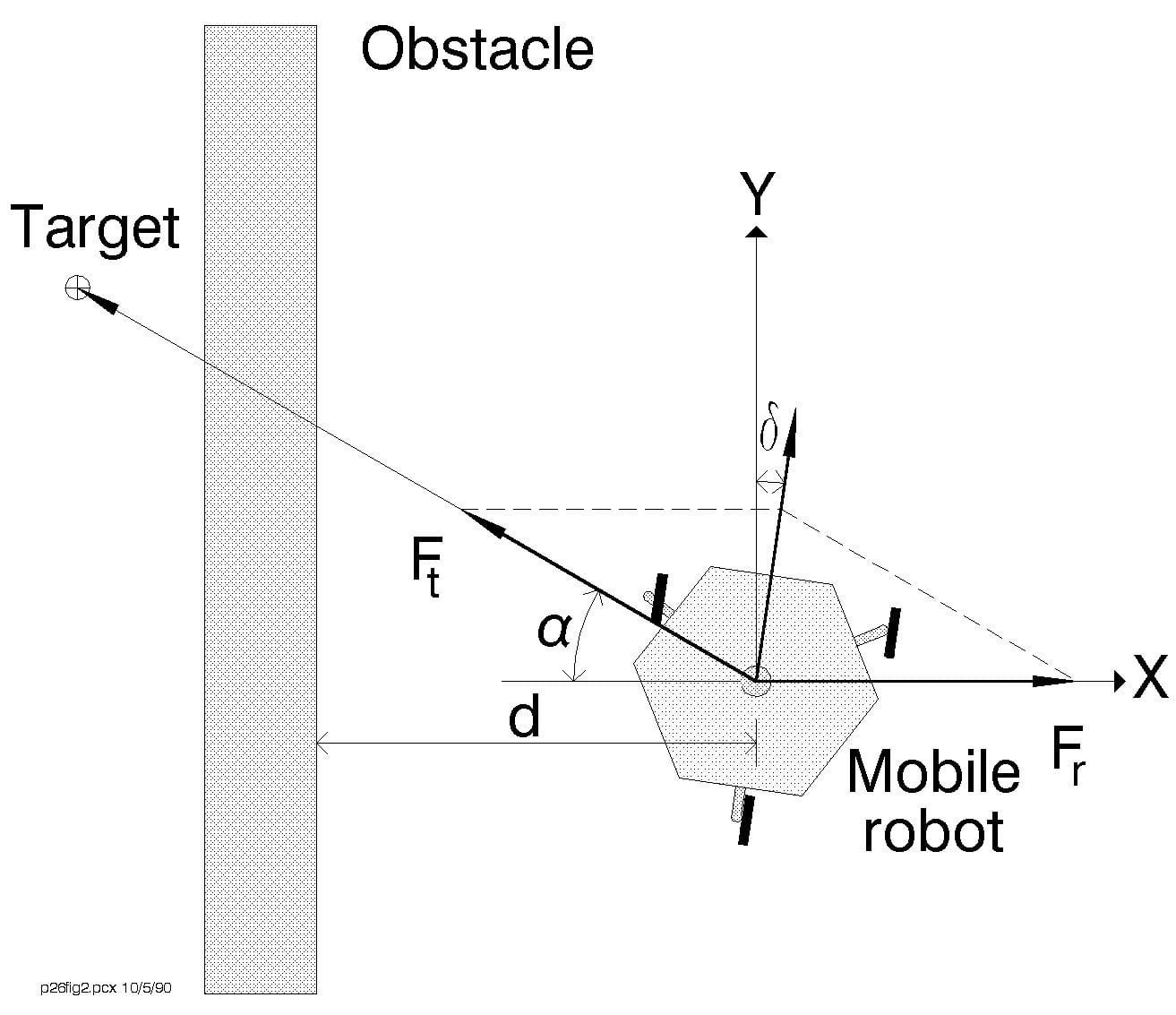

Robot-Environment Mathematical Analysis

引入一个微分方程，描述机器人受环境影响的运动，该方程基于将转向系统（ steering system ）模型与环境参数相结合。

可能会引起机器人来回震荡，停滞不前。

The Experimental System

real world experiement: CARMEL (Computer-Aided Robotics for Maintenance, Emergency, and Life support)

Problems with Potential Field Methods

4 significant problems that are inherent to PFMs and independent of the particular implementation:

Trap situations due to local minima (cyclic behavior).
- a dead end (e.g., inside a U-shaped obstacle)
- Remedies: heuristic recovery rules -> non-optimal path & local path planner (LPP) + integrated global path planner (GPP)
  - detail: https://zhuanlan.zhihu.com/p/104048823
No passage between closely spaced obstacles.

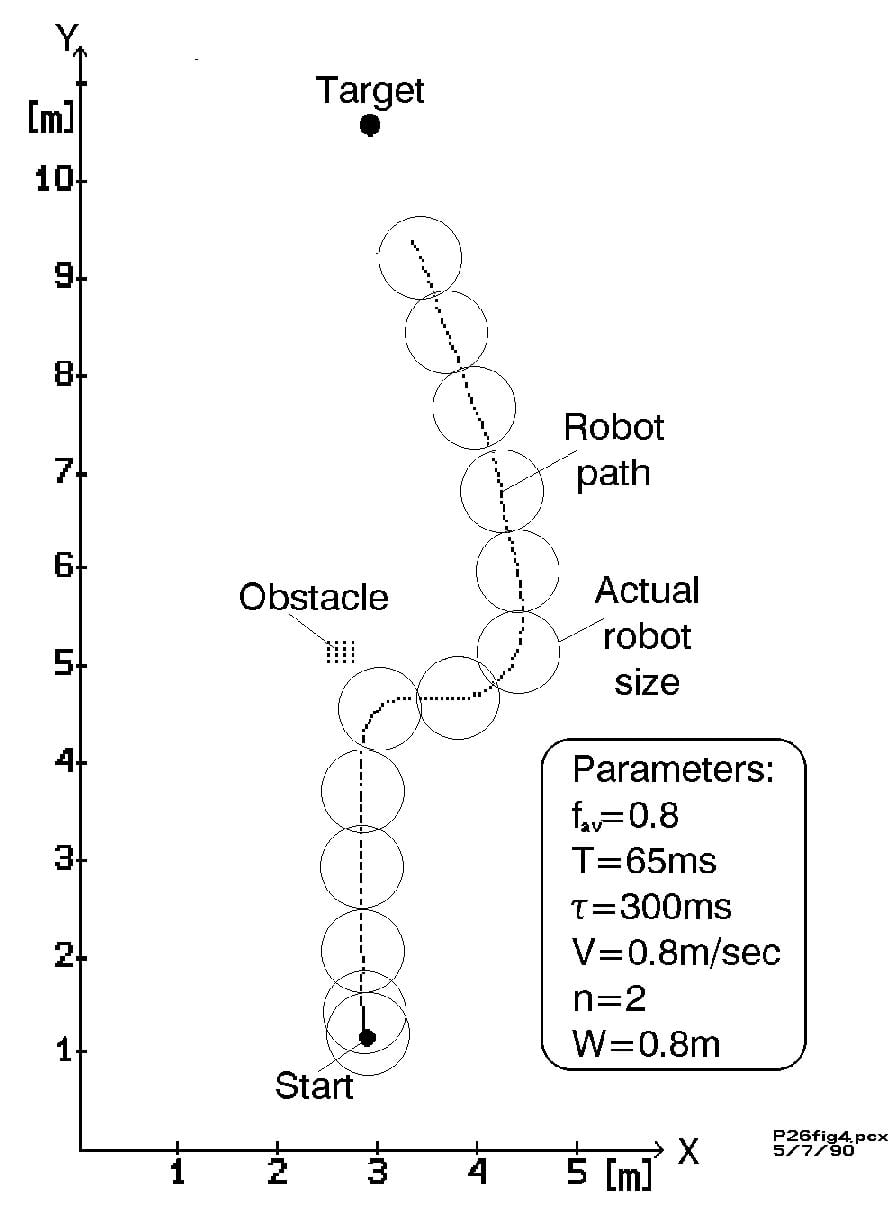

Oscillations in the presence of obstacles.

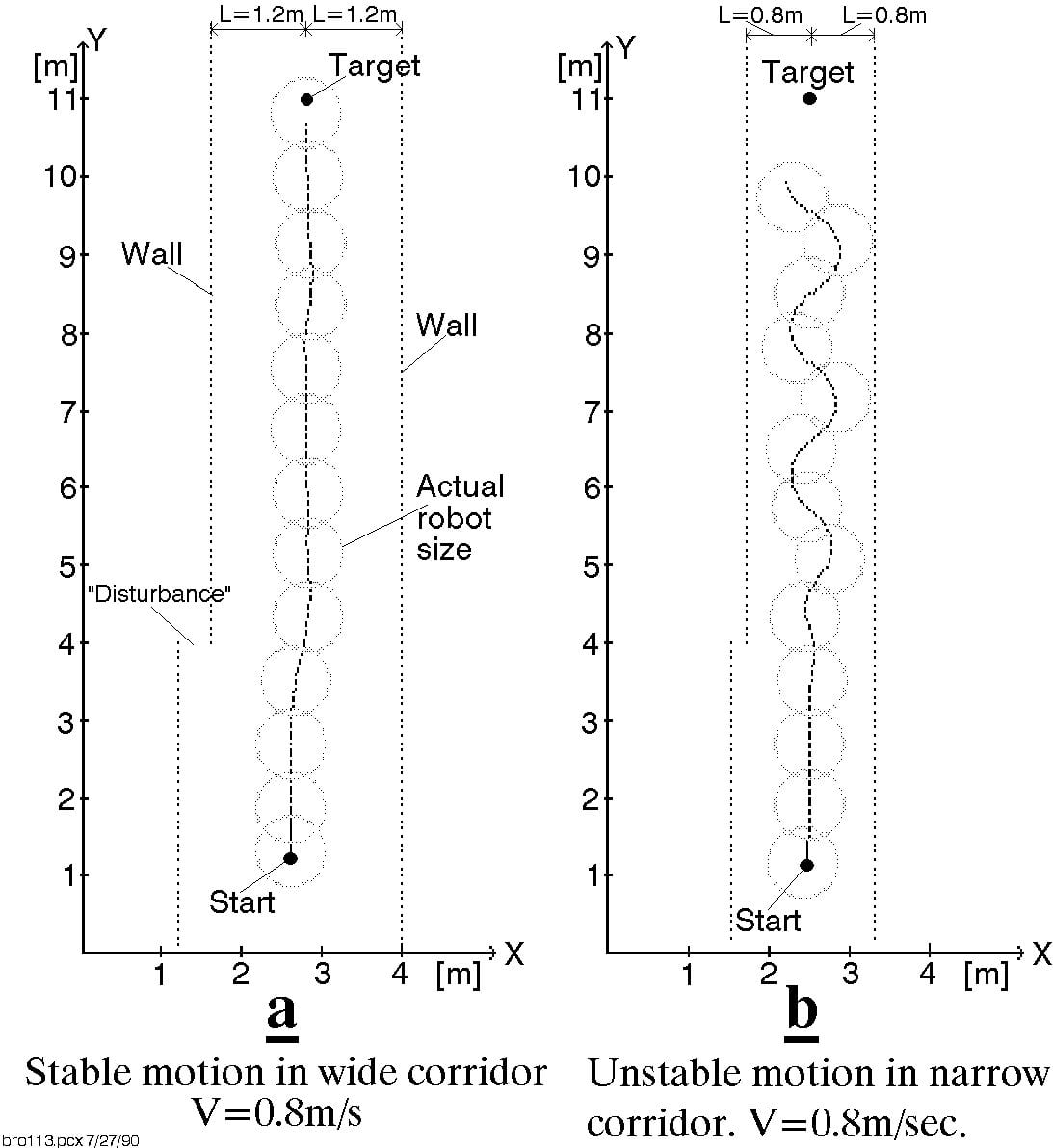

Oscillations in narrow passages ( pass by unstable motions ).

Conclusion

基于严格的数学分析，我们对势场方法 (PFM) 的固有问题进行了系统概述和批判性讨论。

具体来说，我们已经确定了四个明显的缺点。这些缺点中的两个与振荡的可能性有关，只有当 PFM 在高速实时系统中实现时才会变得明显。大多数研究人员将精力集中在潜在场的模拟程序上；他们似乎没有意识到一旦尝试在实验系统中实际实施，必然会出现的实质性的、可能无法解决的问题。其他研究人员使用实际的移动机器人工作，但速度较慢，这掩盖了 PFM 的缺点。由于这些原因，我们完全放弃了势场方法，并开发了一种快速避障的新方法。这种方法称为矢量场直方图 (VFH) 方法，可产生平滑的非振荡运动，而采样时间和硬件与 VFF 方法中使用的相同。 VFH方法在下一篇论文中被介绍。

附录

https://zhuanlan.zhihu.com/p/104048823

Motion Planning

Motion Planning是在遵循道路交通规则的前提下，将自动驾驶车辆从当前位置导航到目的地的一种方法。

约束条件(constraints)：

车辆运动学约束
静态障碍物(Static Obstacle)约束
动态障碍物约束
道路交通规则约束

Motion Planning的优化目标

1）关注路径长度(Path Length)，寻求到达目的地的最短路径。

$s_f = \int^{s_f}_{s_i}{\sqrt{1+ (\frac{dy}{dx})^2}dx}$

2）关注通行时间(Travel Time)，寻求到达目的地的最短时间。

$T_f = \int^{s_f}_{0} {\frac{1}{v(s)}ds}$

3）惩罚偏离参考轨迹和参考速度的行为。

$\int^{s_f}_{0} {||x(s) - x_{ref}(s)||ds}$

$\int^{s_f}_{0} {||v(s) - v_{ref}(s)||ds}$

4）考虑轨迹平滑性(Smoothness)

$\int^{s_f}_{0} {||\dddot{x}(s)||^2ds}$

5）考虑曲率约束(Curvature)

$\int^{s_f}_{0} {||k(s)||^2ds}$

通过组合设计自己的目标优化函数，从而获得较好的Planning效果。

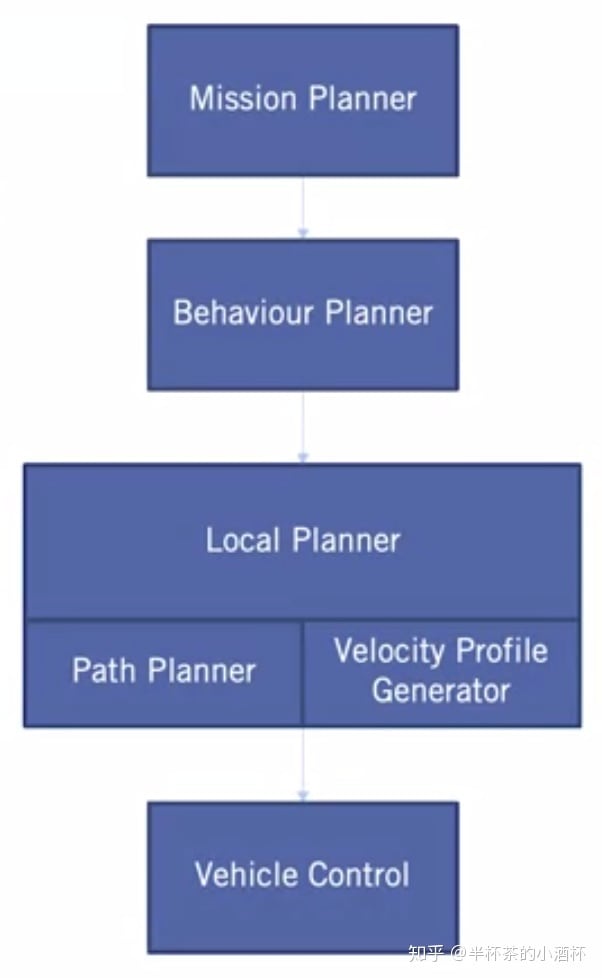

分级运动规划器(Hierarchical Motion Planning)

Motion Planning是一个异常复杂的问题，所以通常我们把它切分为一系列的子问题。

Mission Planner 关注High-Level的地图级别的规划；通过Graph Based的图搜索算法实现自动驾驶路径的规划。
Behavior Planner 主要关注交通规则、其它道路交通参与者(自行车、行人、社会车辆)等等，决定在在当前场景下应该采取何种操作(如停车让行、加速通过、避让行人等等)。
Local Planner 关注如何生成舒适的、碰撞避免的行驶路径和舒适的运动速度，所以Local Planner 又可以拆分为两个子问题：Path Planner和Velocity Profile Generation。Path Planner又分为 Sampling-Based Planner、Variational Planner 和 Lattice Planner。

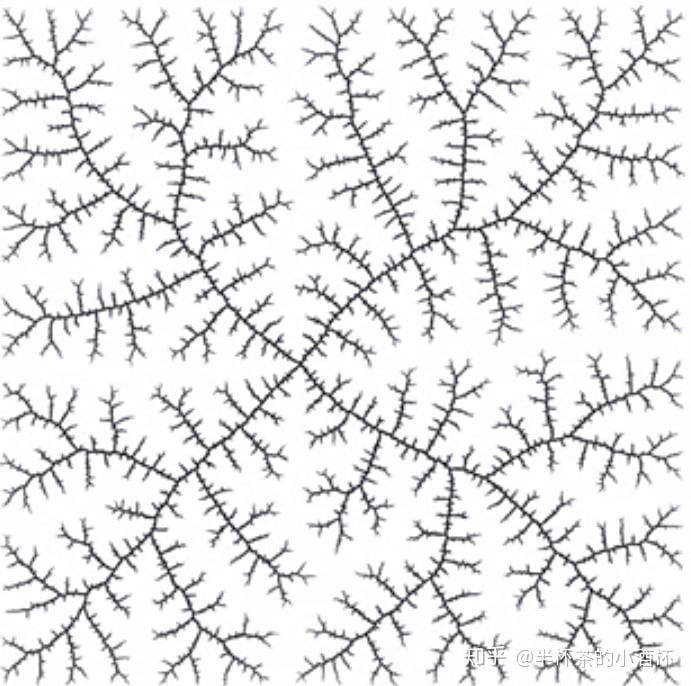

- 最经典的Sampling-Based Planner算法是Rapidly Exploring Random Tree，RRT算法。

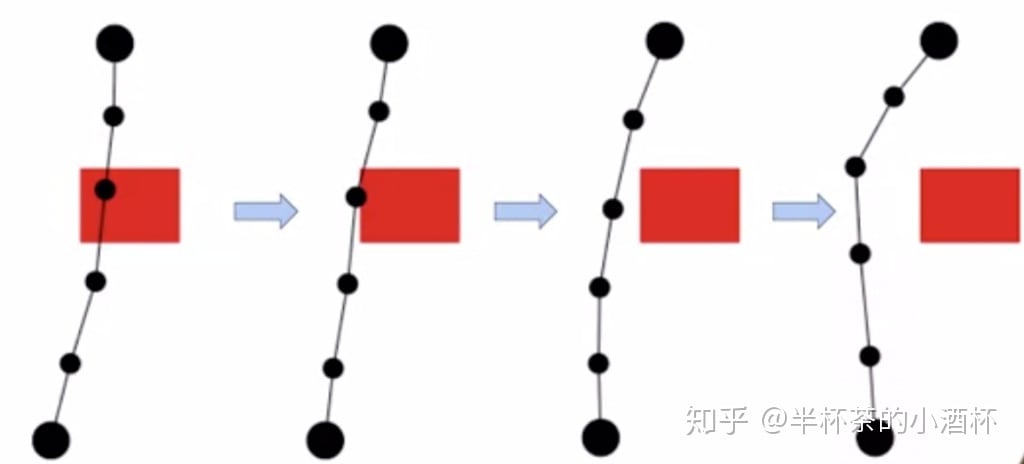

- Variational Planner根据Cost Function进行优化调整，从而避开障碍物，生成安全的轨迹。

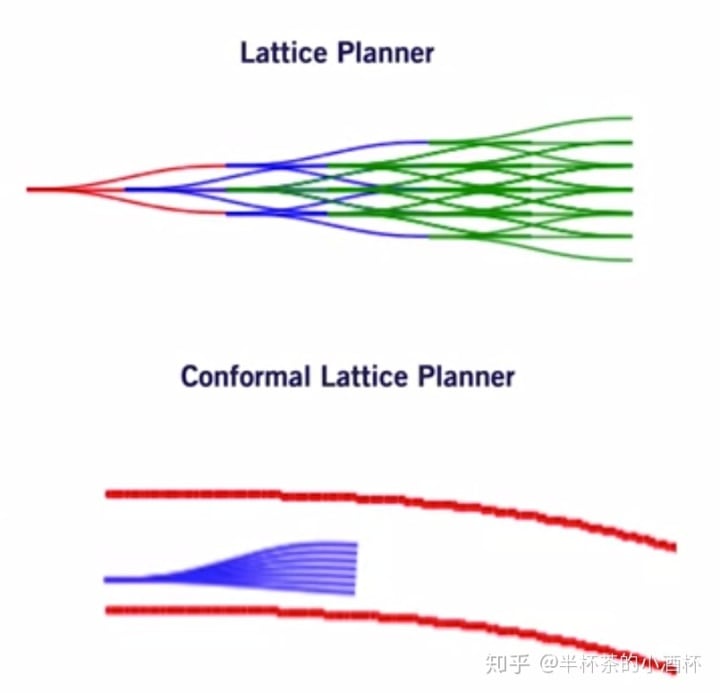

- Lattice Planner将空间搜索限制在对车辆可行的Action Space。
- Velocity Profile Generation要考虑到限速、速度的平滑性等。
